车载镜头

沿光轴拆开镜筒、六片镜片与传感器模组,在截面光路中定位每一片镜片。

拖动旋转视角 · 滚轮缩放 · 点击零件查看说明单指旋转 · 双指缩放 · 点按零件查看说明

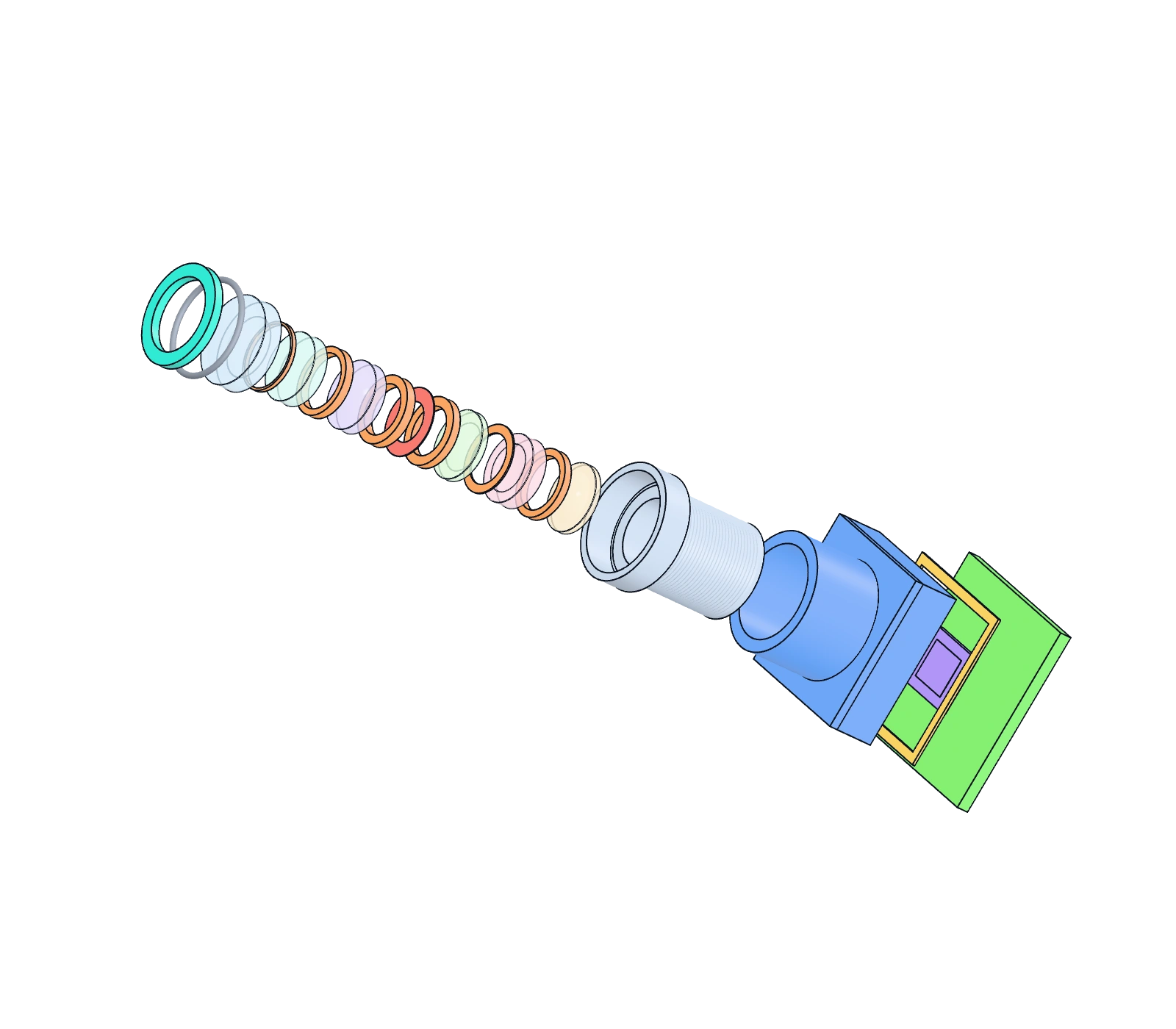

通用车载镜头模组沿光轴的爆炸示意:压圈、O 形圈、六片镜片与隔圈、光阑、镜筒、镜座、红外截止滤光片、AA 胶层、图像传感器与 PCB。

静态图片保持默认爆炸状态;截面光路与零件选择仍可联动

装配爆炸

分离只改变沿光轴的展示间距;镜片组从镜筒前端取出,与装配方向一致。

键盘操作

方向键旋转视角,加减号缩放,Home 重置视角。Tab 切换零件按钮与截面中的光学元件,Enter 或空格选择;方向键调节分离滑块。

完整模组:压圈、镜片组、镜筒、镜座、滤光片、AA 胶层、传感器与 PCB 沿光轴展开。

正在准备三维视图。零件说明、截面光路与近轴参数已可使用。

方向键旋转视角,加减号缩放,Home 重置视角。Tab 切换零件按钮与截面中的光学元件,Enter 或空格选择;方向键调节分离滑块。

原创通用结构 · 近轴示意 · 无成像质量计算

截面光路

示意,不代表真实光学设计

近轴追迹 0°、15° 与 30° 三个视场的光束。点击镜片、光阑、滤光片或传感器,模型、零件标签与本图同步高亮。

镜头子午截面:光线从左侧物方进入,依次经过六片镜片、光阑和红外截止滤光片,在右侧传感器面会聚。三个视场的光束分别以实线、虚线与点线绘制。L1L2L3L4L5L6
  • 0° 视场
  • 15° 视场
  • 30° 视场
  • 玻璃
  • 塑料

主光线经过光阑中心

当前零件L1 前片玻璃球面镜

作为负弯月透镜收集大视场入射光,同时是直接暴露在外的光学面。

模型、公式与边界

近轴追迹公式

n′u′ = nu − yφ, φ = (n′ − n) c, c = 1 / R

y₊ = y + u′t, f′ = −y₁ / u′ₖ, D = f′ / F

y′ = f′ tan θ

y 为光线高度,u 为光线与光轴夹角,n 为折射率,c = 1/R 为顶点曲率,t 为到下一面的轴向距离。φ 为单面光焦度。

轴上平行光以 y₁ = 1、u₁ = 0 入射时,f′ = −1 / u′ₖ。孔径光阑半径按入瞳直径 D = f′ / F 推得;各视场边缘光线经过光阑边缘,主光线经过光阑中心。

塑料面使用偶次非球面 z(r) = c r² / (1 + √(1 − (1 + k) c² r²)) + A₄ r⁴。锥面系数 k 与 A₄ 只改变绘制和三维面形;近轴追迹只使用顶点曲率,因此不能据此评价像差。

前片采用玻璃,耐刮擦、耐化学品与紫外,折射率随温度变化小;塑料非球面便于注塑并以较少片数校正像差,但折射率温度系数与热膨胀更大。实际车载镜头需做无热化设计,本页未计算温度引起的焦移。

主动对准(AA)在通电成像状态下调整镜头相对传感器的位置与倾斜,以图像清晰度指标确定最佳位置后固化胶层。工艺自由度、评价指标与固化收缩均未建模。

未计算像差、畸变、MTF、相对照度、杂散光、公差或环境可靠性;视场角、折射率和尺寸均为示意值。材料为常用类别,不指定牌号、厂商或产品。

参数化示意模型,几何经简化;不复刻任何厂商产品。截面光路、三维几何与静态图片由同一组参数生成。
